英飞凌IMC302A与IPM模块：小型化1.4KW压缩机电机解决方案的创新选择

在电机驱动领域，英飞凌推出了一款高效、紧凑的解决方案——IMC302A搭配IPM模块，专为1.4KW压缩机电机设计。该方案不仅集成了单相PFC功能，还通过模块化设计实现了高性能与小型化的完美结合。

EVAL-M3-IM564评估板：模块化设计的核心

EVAL-M3-IM564评估板是英飞凌iMOTION模块化应用设计套件的重要组成部分。该电源板采用三相CIPOS Mini智能功率模块（IPM），并集成了PFC功能，专为电机驱动应用优化。通过与配备M3 30脚位接口连接器的控制板（如EVAL-M3-102T）搭配使用，用户可以全面体验英飞凌CIPOS Mini IPM技术与先进运动控制引擎（MCE 2.0）技术的强大性能，轻松驱动永磁马达。

PFC部分额定电压为600V，额定电流为20A。该产品针对空调等大型家电以及具有高频开关操作的低功率马达驱动应用进行了优化。

EVAL-M3-IM564 旨在帮助客户初步设计使用 CIPOS Mini PFC 集成 IPM IM564-X6D/IM564-X6DS 的应用程序，并通过无传感器正弦控制运行任何永磁电机。

?场景应用图

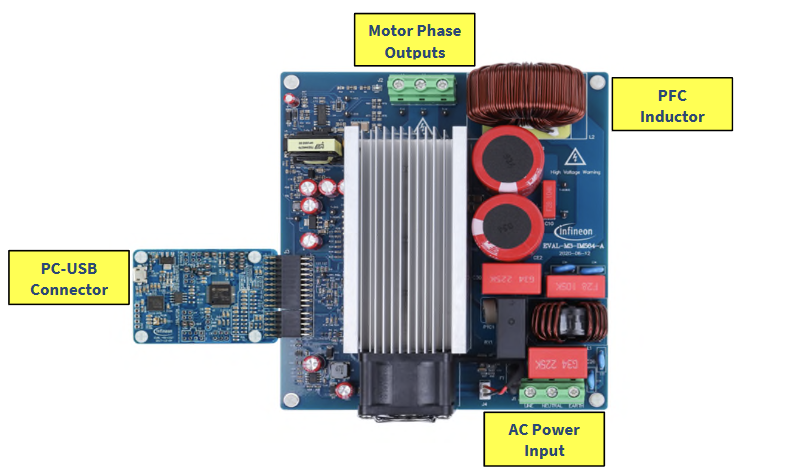

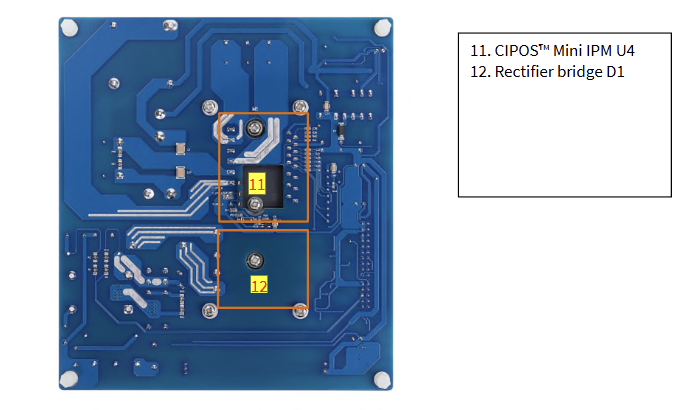

?展示板照片

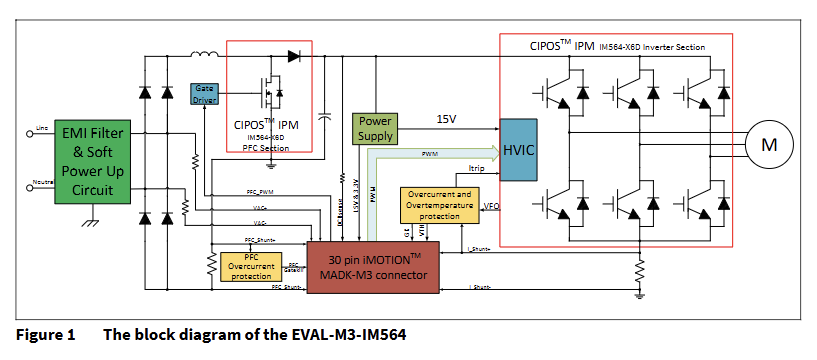

?方案方块图

?核心技术优势

? EVAL-M3-IM564 评估电源板是 iMOTION 电机驱动模块化应用设计套件 (iMOTION MADK) 的一部分。为了运行电机，需要配套的控制板与该电源板连接。

? MADK 平台适用于各种功率等级和不同的控制板。这些控制板可以通过 30 针 iMOTION MADK M3（例如 EVAL-M3-102T）或 20 针 iMOTION MADK M1 接口连接器轻松连接到控制板。

? 此控制板配备 30 针 M3 连接器，仅适用于单电机控制。

? 此评估板旨在提供基于英飞凌 CIPOS Mini 智能功率模块 (IPM) 的易于使用的功率级。此评估板配备了无传感器磁场定向控制 (FOC) 所需的所有组件。

? 它提供单相交流连接器、整流器、升压 PFC 和用于连接电机的三相输出。此功率级还包含用于电流检测的发射极分流器和用于直流链路电压测量的分压器。

? 此电源板还包含过温和过电流保护的硬件电路。共射极分流电阻的感测连接连接至 30 针 iMOTION MADK-M3 接口连接器。

? 此电源板兼容于整合 PFC 的 CIPOS Mini IPM，这些 IPM 具有三相共发射极和内建 NTC，并考虑到电机额定功率和 IPM 的额定电流。

?方案规格

? 输入电压 165~265V

? 最大 2800W 电机功率输出

? 功率因数校正

? 板载 EMI 滤波器

? 单分流器电流感应

? 辅助电源：15 V、3.3 V

? 过流保护

? 过温硬件保护

? 直流母线电压检测

? 热敏电阻输出

? 故障诊断输出

? 与标准示波器探头兼容的测量测试点

? PCB 尺寸为 148 mm × 165 mm，分为两层，每层铜厚 35 μm

? 符合 RoHS 标准

英飞凌IMC302A与IPM模块的整合方案为压缩机电机驱动领域带来了全新的可能性。凭借高效的模块化设计与先进的技术支持，该方案不仅满足了小型化与高性能的需求，还为客户提供了更便捷的设计体验。
