示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。
示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。
显示电路包括示波管及其控制电路两个部分。示波管是一种特殊的电子管，是示波器一个重要组成部分。示波管由电子枪、偏转系统和荧光屏3个部分组成。
用来测量交流电或脉冲电流波的形状的仪器，由电子管放大器、扫描振荡器、阴极射线管等组成。除观测电流的波形外，还可以测定频率、电压强度等。凡可以变为电效应的周期性物理过程都可以用示波器进行观测。
按照信号的不同分类
模拟示波器采用的是模拟电路（示波管，其基础是电子枪）电子枪向屏幕发射电子,发射的电子经聚焦形成电子束,并打到屏幕上。屏幕的内表面涂有荧光物质,这样电子束打中的点就会发出光来。
数字示波器则是数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器。数字示波器的工作方式是通过模拟转换器（ADC）把被测电压转换为数字信息。数字示波器捕获的是波形的一系列样值，并对样值进行存储，存储限度是判断累计的样值是否能描绘出波形为止，随后，数字示波器重构波形。数字示波器可以分为数字存储示波器（DSO），数字荧光示波器（DPO）和采样示波器。
模拟示波器要提高带宽，需要示波管、垂直放大和水平扫描全面推进。数字示波器要改善带宽只需要提高前端的A/D转换器的性能，对示波管和扫描电路没有特殊要求。加上数字示波管能充分利用记忆、存储和处理，以及多种触发和超前触发能力。廿世纪八十年代数字示波器异军突起，成果累累，大有全面取代模拟示波器之势，模拟示波器的确从前台退到后台。
按照结构和性能不同分类
①普通示波器。电路结构简单，频带较窄，扫描线性差，仅用于观察波形。
②多用示波器。频带较宽，扫描线性好，能对直流、低频、高频、超高频信号和脉冲信号进行定量测试。借助幅度校准器和时间校准器，测量的准确度可达±5%。
③多线示波器。采用多束示波管，能在荧光屏上同时显示两个以上同频信号的波形，没有时差，时序关系准确。
④多踪示波器。具有电子开关和门控电路的结构，可在单束示波管的荧光屏上同时显示两个以上同频信号的波形。但存在时差，时序关系不准确。
⑤取样示波器。采用取样技术将高频信号转换成模拟低频信号进行显示，有效频带可达GHz级。
⑥记忆示波器。采用存储示波管或数字存储技术，将单次电信号瞬变过程、非周期现象和超低频信号长时间保留在示波管的荧光屏上或存储在电路中，以供重复测试。
⑦数字示波器。内部带有微处理器，外部装有数字显示器，有的产品在示波管荧光屏上既可显示波形，又可显示字符。被测信号经模一数变换器（A/D变换器）送入数据存储器，通过键盘操作，可对捕获的波形参数的数据，进行加、减、乘、除、求平均值、求平方根值、求均方根值等的运算，并显示出答案数字。
Made with KiCad（140）：Hassoscope Pro 2G 带宽的 USB 示波器
“? Hassoscope Pro 是一款经济实惠、开源、可扩展的 2 GHz、3.2 GS/s、12 位 USB 示波器。 ” ? Made with...
在实际应用中，为了应对各种不同的使用需求，保证测试的灵活性、节省成本等种种原因，我们需要对多台直流电源进行并联达到扩容，以提升输出电流能力，提高输出功率...
在示波器上捕获和分析未知波形的任务，可能是日常操作，也可能像在黑暗中拍摄一样困难。在许多情况下，采取有条不紊的方法设置示波器，将有助于捕获稳定的波形。
横河DLM3054示波器电源分析功能对功率半导体器件和驱动电路进行评价
横河混合信号示波器DLM3000/DLM3054的电源分析功能可以针对功率半导体器件和驱动电路进行评价，是解决这些问题强有力的工具。准确测量开关波形并计...

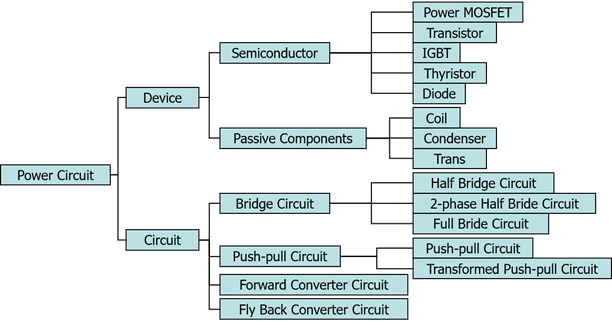

IGBT（绝缘栅双极晶体管）是功率半导体的一种，它可以被简化的看作为一个能够快速切换的开关，可以被用来通过低压脉冲来控制高压信号的通断。IGBT具有三个...
ZDS3024E测市电：总跳闸？怕烧通道？看这篇安全指南就够了
本文导读在电源产品的研发调试中，市电测量是一个基础且关键的环节。但一个看似简单的接线动作，背后可能隐藏着导致跳闸、甚至烧毁仪器的风险。如何让手中的ZDS...
探头的延时是指信号从被测点传输到示波器输入端的时间间隔，即信号经过探头的探针、传输电缆、内部电路等路径后，到达示波器采样系统的总时间延迟，（以下讨论低速...
采用碳化硅 (SiC) 和氮化镓 (GaN) MOSFET 器件构建的新型功率转换器设计，需要精心的设计和测试以优化性能。
这篇文来给大家介绍一下如何利用好示波器。什么是示波器的触发模式示波器的“触发”就是使得示波器的扫描与被观测信号同步，从而显示稳定的波形。为满足不同的观测...
6系列和6系列B MSO示波器上削波警告如何帮助最小化削波影响（下）
如何避免削波避免削波的最佳实践是增加垂直缩放，即增加更多伏/格，并调整垂直位置，使信号的幅度范围适合示波器的输入范围。调整垂直刻度和位置将在数字示波器上...
2025 年 9 月 8 日，普源精电(RIGOL)“超便携家族” 再添重磅成员 ——MHO900 系列超便携高分辨率示波器正式亮相。此次发布以 “以极...
示波器作为电子测试测量中最核心的仪器之一，其性能直接影响测试结果的准确性和可靠性。面对市场上从几百MHz到几十GHz带宽、从基础型号到高端旗舰的各种示波...
2025-09-05 标签：示波器 21 0
还在为信号细节模糊、毛刺漏检而反复返工？Keysight HD3系列14-bit示波器，凭借其显微级观测能力，化身“电子狙击镜”，将示波器的观察精细化程...
示波器作为电子测试的核心工具，其通道数量直接影响测量效率和适用范围。普源示波器提供单通道、双通道、四通道等多种配置，如何选择合适的通道数量？本文结合应用...
2025-09-03 标签：示波器 244 0
作为泰克推出的高性能数字荧光示波器，DPO3000系列凭借其卓越的带宽、采样率及智能分析功能，成为工程师在复杂信号调试与测试中的得力工具。本文将从核心技...
2025-09-03 标签：示波器 237 0

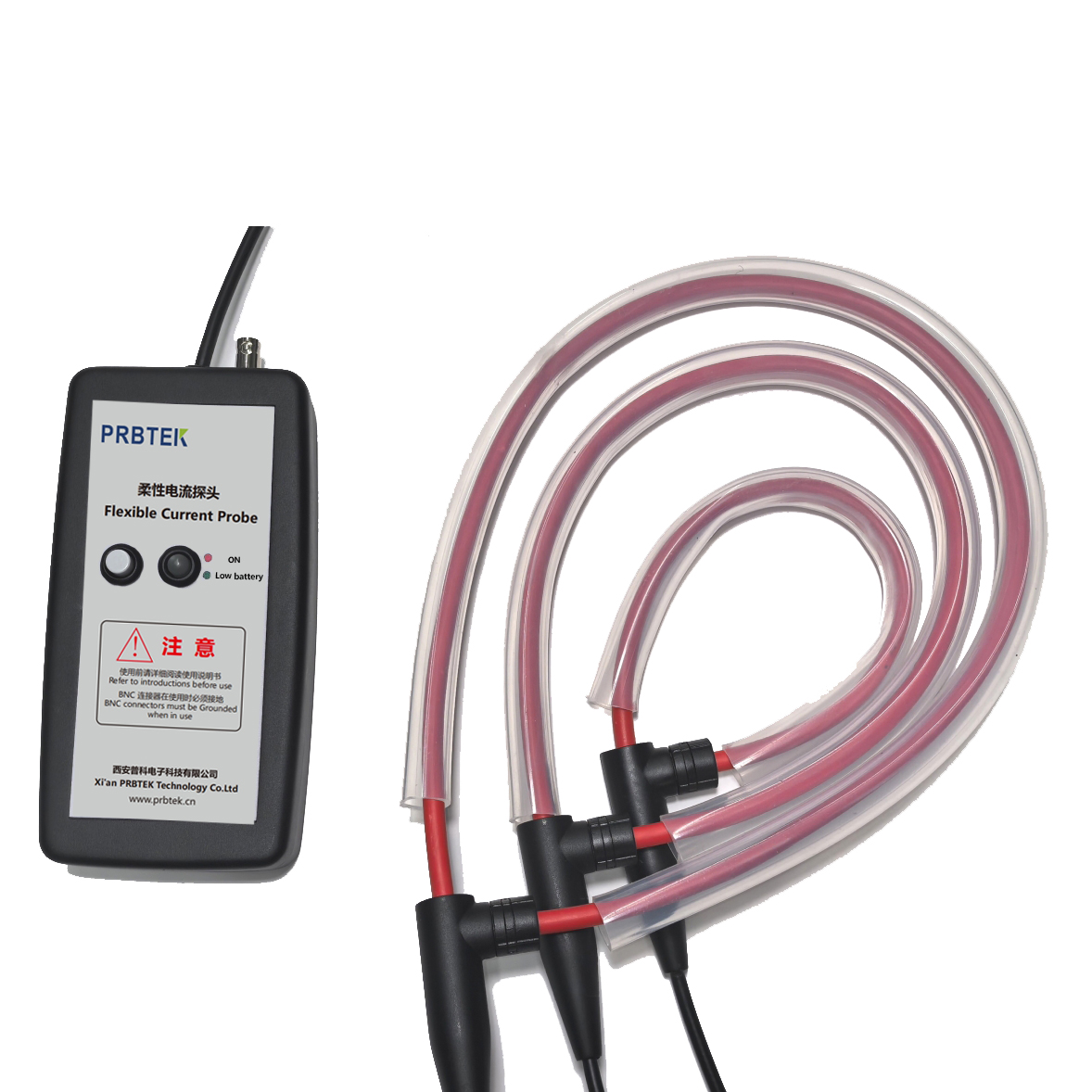

在电气测量领域，罗氏线圈凭借其非接触测量和宽频响应等优势，已成为电流检测的常用工具。示波器作为信号观测的核心设备，与罗氏线圈搭配使用，能够实现对电流信号...

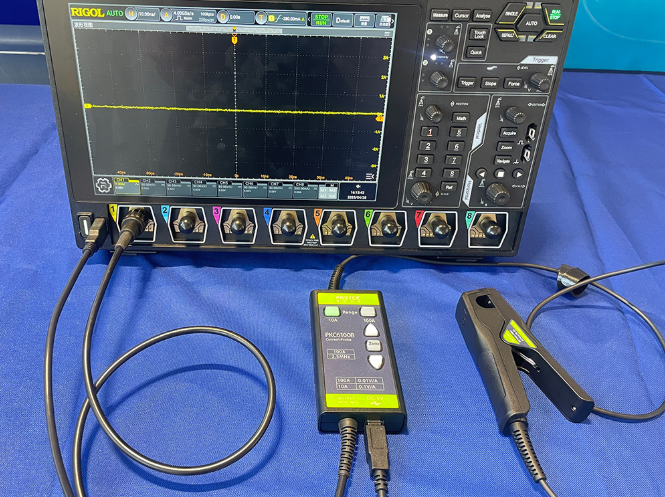

在电子测试与测量领域，示波器是一种极为常见的工具，主要用于测量电压信号。然而，在实际工作中，工程师们有时也需要测量电流信号。那么，普通数字示波器是否可以...
是德科技（NYSE: KEYS ）宣布推出高清晰度多媒体接口 HDMI 2.2 物理层合规性测试解决方案，为发射器（源）和线缆设备提供强大的合规性与性能...

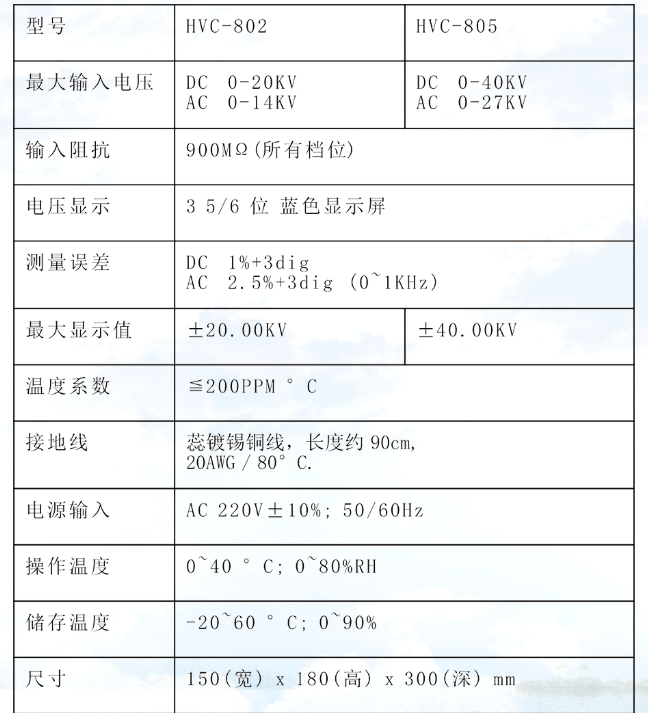

数字高压表(分压器)，用于电力系统及电气、电子设备制造部门测量工频交流高电压和直流高电压。 如以下两个型号 数字高压表参数 数字高压表是高输入阻抗(90...
